燒成收縮率是陶瓷坯體在燒結過程中因致密化導致的尺寸變化，通常以線收縮率表示。1. 燒成線收縮率計算公式線收縮率（S_line）按以下公式計算：

2. 99.7%氧化鋁陶瓷的典型收縮率

　　高純度氧化鋁（99.7% Al?O?）的燒成線收縮率通常為 15%~25%，具體數值受以下因素影響：

　　顆粒細度：顆粒越細，燒結活性越高，收縮率越大。

　　燒結溫度與時間：高溫或長保溫時間會促進致密化，增加收縮。

　　添加劑與成型工藝：粘結劑或等靜壓成型可能降低收縮率。

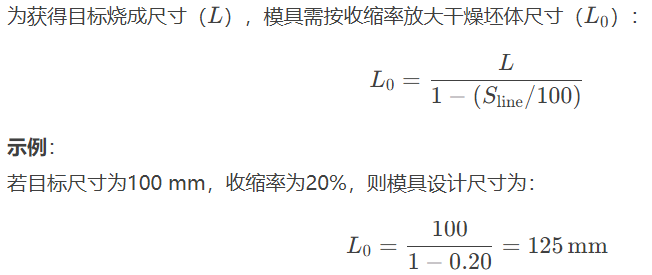

　　3. 模具設計的尺寸補償

4. 影響因素與注意事項

　　各向異性：壓制或擠出成型可能導致不同方向的收縮率差異。

　　實驗驗證：需通過試燒測定實際收縮率，調整工藝參數。

　　總結

　　99.7%氧化鋁陶瓷的燒成線收縮率需通過公式計算，典型范圍為15%~25%。模具設計時需按比例放大原始尺寸，并結合實際工藝參數優(yōu)化。（更多資訊請關注先進材料應用哦?。?/span>
